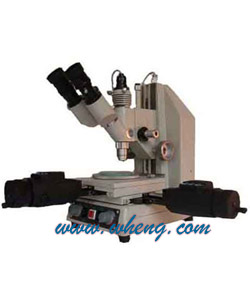

107J精密型测量显微镜
一、用途:
   测量显微镜107J型:采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。广泛地适用于计量室,生产作业线以及科学研究等部门。
    测量显微镜107JA型配有高精度的工作平台和测微手轮。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。
二、测量工作台读数装置主要规格:
   本仪器采用高精度的工作平台,并配有高精密测微手轮。操作方便,可靠性强。仪器放大倍数高,工作台除作X,Y坐标的移动外,还可以作360°的旋转,亦可以进行高度方向Z坐标的测量。照明系统除作透、反射照明外,还可作斜光线照明。
三、技术规格:
镜筒
粗   动
调节范围 90毫米
微   动
调节范围 2毫米
高(Z)测量
1毫米最小读数0.001毫米(干分表读数)
镜   筒
双目镜筒 俯角45°

工作台

左右(X轴)
移动范围50毫米
前后(Y)轴
移动范围50毫米
测量分度值
0.5微米
旋   转
360°
照明系统
光源
透射照明
8V-15W 蓝、绿滤色片
反射照明
8V-12W 磨砂灯泡 绿色滤色片
斜照明
8V-15W
电   源
AC 220V±10% 50/60HZ
光学系统
目   镜
BWF 10X
物   镜
4X 工作距离:17.5mm
焦距:28.8mm
10X 工作距离:11.6mm
焦距:15.4mm
40X 工作距离:0.66mm
焦距:4.4mm
四、选购件:
1.目镜:20X
2.物镜:2.5X,5X,20X,60X
3.总放倍可达:1200X
