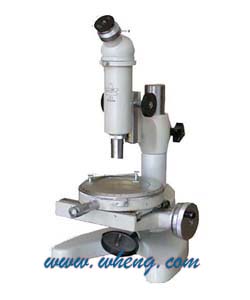

15J 型测量显微镜
一、用途:
    15J型测量显微镜是光学计量仪器之一种,它的结构简单,操作方便,适用范围极广,主要用途如下:
   1.直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽
宽度,狭缝宽度,通孔圆直径等等。
   2.转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。
  3.用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等.
二、技术规格:
物 镜
目 镜
显微镜
放大倍数
工作距离
(毫米)
视场直径
(毫米)
放大倍数
焦距(毫米)
放大倍数
焦距(毫米)
2.5X
43.40
10X
25.00
25X
58.84
5.6
10X
17.13
100X
7.81
1.4
三、测量工作台读数装置主要规格:
    x轴移动测量范围: 50毫米
    y轴移动测量范围: 13毫米
    测微器分度值: 0.01毫米
    测量台转动范围: 不限
    测量台刻度盘分度范围: 0° - 360°
    测量台刻度盘之分度值: 1°
    测量台刻度盘游标读数示值: 6'
    照明方式:反射光(自然光)
    测量精度:仪器值误差(5+L/15)微米
    仪器示值误差:包括测量误差与仪器系统误差。
    注:测量地点温度变化(20 ± 3)C;L—被测件长度(毫米)
    仪器之主要尺寸: 测量台与物镜间之最大距离:80毫米
    测量工作台直径: 120毫米
    仪器外形尺寸:  高325*长262*宽220毫米
    仪器重量级: 约10.6公斤
    显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦
四、选购件: 1.目镜:20X
             2.物镜:4X,5X,20X,40X
