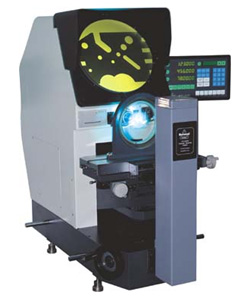

3020系列 卧式投影仪
一、仪器特点

CPJ-3020Wφ300mm卧式投影仪是一种集光、机、电、电脑一体化的精密高效光学计量仪器。它被广泛应用于机 械、模具、工具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检 定设备。可用它高效检测各种形状复杂工件的轮廓尺寸和表面现状,如样板、冲压件、凸 轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。
二、仪器规格参数
投影屏

直径:300mm,旋转范围:0~360o;数显分辨率:1'或0.01o

物镜
倍率:
10X(标)
20X(选)
50X(选)
100X(选)
工作距离:
77.7
44.3
38.4
25.3
物方视埸:
φ30
φ15
φ6
φ3

工作台

工作台尺寸:400X150
测量范围:X=200,Z=100;调焦范围:Y=75(调焦)
X、Z轴数显分辨率:0.001,坐标示值误差≤(4+l/25)μm

2D数据处理系统

D C-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、 线、距离,角度检测

仪器照明

透射24V 150W,反射24V 150W(带照明 光纤)

仪器电源

110V/220V,50/60Hz,400W

仪器尺寸

长X宽X高(mm):1090×830×1010

仪器重量

160kg

选购件

微型打印机、光学寻边器、M2D软体 等,详情请查阅投影仪附件明细
