一、仪器用途

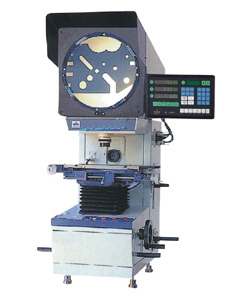

CPJ-3000系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器.影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
二、仪器特点
仪器光学系统质量优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/75)um L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。

三、仪器规格参数　

仪器型号		CPJ-3007	CPJ-3010	CPJ-3015
工作台	金属台面尺寸(mm)	260×152	306×152	340×152
	玻璃台面尺寸(mm)	125×100	175×100	196×96
	X座标行程(mm)	75	100	150
	Y座标行程(mm)	50	50	50
	Z座标行程 (调焦用)(mm)	90(调焦)	90(调焦)	90(调焦)
	仪器测量精度	3+L/75	3+L/75	4+L/75
	X，Y座标数显解析度：0.0005
投影屏	投影屏尺寸(mm)：312，使用范围 > 300 （刻有米字线）。
	投影旋转范围：0~360o
	旋转角度数显解析度：1'或0.01o
物镜	放大倍数： 10X(必备) 20X(选) 50X(选) 100X(选)
	物方线视场(mm) 30 15 6 3
	物方工作距(mm) 77.7 44.3 24.5 25.3
数据处理系统	Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
仪器照明	透射与反射照明光源均为24V，150W卤素灯
仪器电源	110V/220V(AC)，50/60Hz，总功率400W
冷却方式	强制风冷(3轴流风扇)
外形尺寸		770×550×1100	770×550×1100	770×550×1100
仪器重量	单位：kg	120	125	130
选购件	微型打印机、光学寻边器等，详情请查阅投影仪附件明细
