一、仪器简介
☆全正像：不必因上下顛倒，左右區分而煩惱
☆高精度：（3+L/75）可達國外同等儀器精度
☆大行程：250*150*100（調焦）
☆大載荷：50KG荷重精度指標不變
☆投影筒：升降調焦
☆自動尋邊器：自動瞄準採樣
二、仪器特点

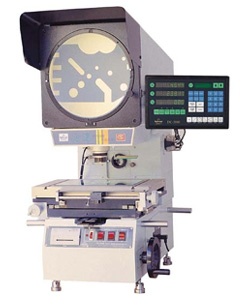

CPJ-3000A數位式正像投影儀，光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小於0.08%;儀器配有專用微型印表C和腳踏開關,資料輸出和採樣十分方便.儀器調焦由投影儀筒升降實現,行程大、穩定性好；工作臺不升降，穩定性好，測量範圍大，精度高。

三、仪器规格参数　

儀器型號		CPJ-3015Z	CPJ-3020Z	CPJ-3025Z
工作台	金屬臺面尺寸(mm)	354×228	404×228	450×280
	玻璃臺面尺寸(mm)	210×160	260×160	306×196
	X座標行程(mm)	150	200	250
	Y座標行程(mm)	100	100	150
	Z座標行程 (調焦用)(mm)	100(調焦)	100(調焦)	100(調焦)
	儀器測量精度	3+L/75	3+L/75	4+L/75
	X，Y座標數顯解析度：0.0005
投影屏	投影屏尺寸(mm)：312，使用範圍 > 300 （刻有米字線）。
	投影旋轉範圍：0~360o
	旋轉角度數顯解析度：1'或0.01o
物鏡	放大倍數： 10X(必備) 20X(選) 50X(選) 100X(選)
	物方線視場(mm) 30 15 6 3
	物方工作距(mm) 77.7 44.3 38.4 25.3
資料處理系統	Dc-3000 多功能資料處理系統，全中文顯示可做多點採樣，座標旋轉，點、線、距離，角度檢測
儀器照明	透射與反射照明光源均為24V，150W鹵素燈
儀器電源	110V/220V(AC)，50/60Hz，總功率400W
冷卻方式	強制風冷(3軸流風扇)
外形尺寸	長X寬X高（mm）	780×780×1100	780×780×1100	810×780×1120
儀器重量	單位：kg	160	160	180
選購件	微型印表機、光學尋邊器等，詳情請查閱投影儀附件明細
